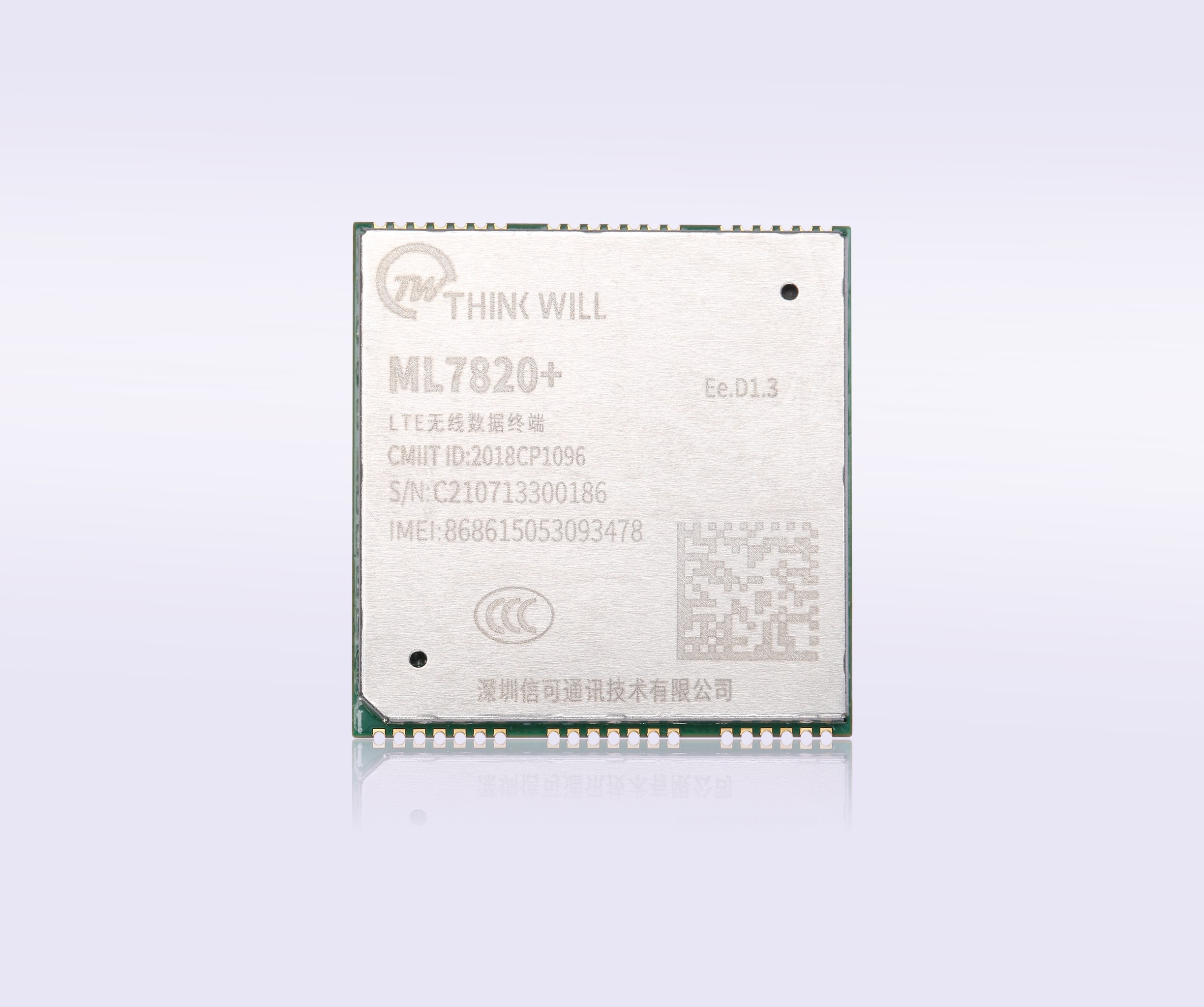

ML7820+無線模塊是一款基于LTE Cat.4標準，同時支持FDD-LTE/TDD-LTE/TD-SCDMA/WCDMA/EDGE/GPRS/GSM多種蜂窩網絡制式的無線通信模組；支持分集接收功能；支持無線分組數據傳輸；支持VOLTE語音等全功能的4G無線模組。

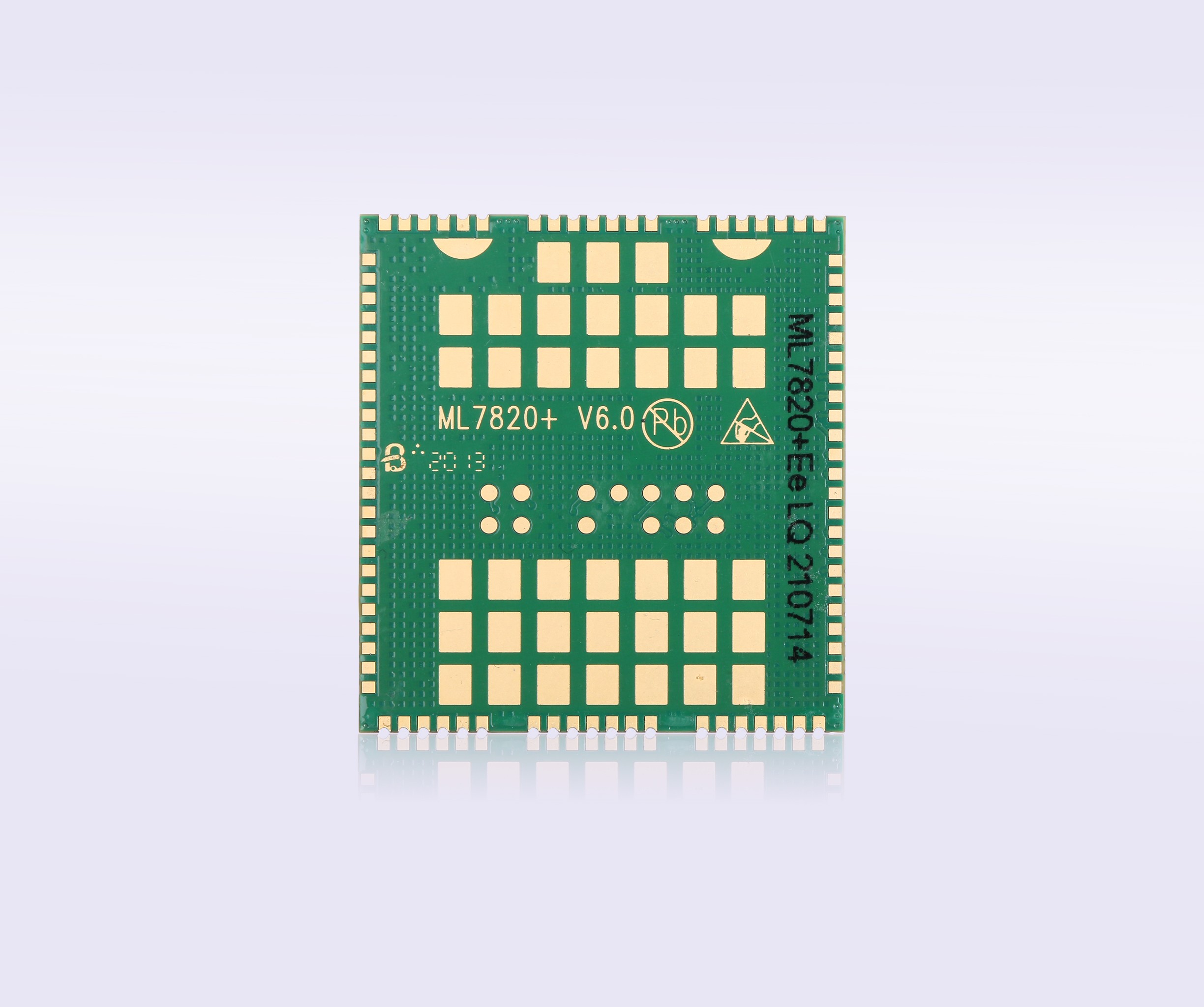

ML7820+采用LCC+LGA封裝形式，有著豐富的外部接口，可廣泛應用于需要中高速率的移動數據傳輸的應用場景，如無線接入終端、視頻監控、手持終端、車載設備等產品。
ML7820+ 產品特性：
電源電壓 | 3.4V～4.2V（推薦值3.8V） | |
數據業務 | TDD | 3GPP R9 Cat.4下行速率112.5Mbps，上行速率12.5Mbps |
FDD | 3GPP R9 Cat.4下行速率150Mbps，上行速率50Mbps | |
WCDMA | 下行速率21Mbps，上行速率5.76Mbps | |
TD-SCDMA | 下行速率2.8Mbps，上行速率2.2Mbps | |
EDGE | Class12，下行速率236.8kbps，上行速率118kbps | |
GPRS | Class10，下行速率85.6kbps，上行速率85.6kbps | |
GSM | CSD：9.6kbps | |
發射功率 | TD-LTE/FDD-LTE: +23 ±2dBm(Power class 3) TD-SCDMA：24dBm +1dB/-3dB （power class 2） WCDMA:+24 +1/-3dBm(Power class 2) GSM B5/8: +33 ±2dBm(Power class 4) GSM B2/3:+30 ±2dBm(Power class 1) | |
軟件升級 | USB接口及 FOTA | |
短信業務 | 點對點MO、MT，短信小區廣播 支持Text和PDU模式 | |
撥號方式 | NDIS、ECM模式 | |
環境適應性 | 工作溫度：-40℃～+80℃ 存儲溫度：-40℃～+85℃ 濕度：5%-95% | |
產品規格 | 尺寸：30mm*32mm*2.6mm， 重量：About 5.0g， LCC+LGA 形態：86 Pins | |
主要接口 | 1：USB2.0 High-Speed接口 2：UART接口（1組兩線串口,可配置為1組四線串口） 3：復位和開關機接口 4：標準USIM/SIM卡接口，支持SIM熱插拔功能 5：休眠喚醒控制接口 6：LED電流阱接口 7：I2C接口 8：PCM接口 9：SPI接口 10：4G天線接口（主天線，副天線） 11：RMII接口 12：SDIO接口（WIFI使用） 13：GPIO接口 14：1.8V參考電平輸出 15：3.3V參考電平輸入 16：GPS/BD天線接口 （僅ML7820+B可選配） | |
網絡協議特性 | 支持TCP/UDP/PPP/FTP/HTTP協議 支持PAP/CHAP | |
AT指令 | 符合3GPP TS 27.007 ,27.005 的AT指令集 Think will 增強AT指令集 | |
驅動&工具 | Windows XP,7,10，Linux，Android Download Tool ， Zcat Tool， | |
ROHS | 所有器件完全符合EU RoHs標準 | |
ML7820+頻段配置表
配置 | 網絡制式 | ||
型號 | 產品形態 | 細分型號 | 頻段配置 |
ML7820+ | LCC+LGA | ML7820+ Ce | FDD B1/3/5/8 + TDD B34/B38/39/40/41 + TDS B34/39 + WCDMA B1/8 + GSM 900/1800 |
ML7820+ XCe | FDD B1/3/5/8 + TDD B34/B38/39/40/41 + TDS B34/39 + WCDMA B1/8 | ||
ML7820+ Me | TDD B34/B38/39/40/41 + TDS B34/39 + GSM 900/1800 | ||
ML7820+ XMe | TDD B34/B38/39/40/41 + TDS B34/39 | ||
ML7820+ Ee | FDD B1/2/3/5/7/8/20 + TDD B34/B38/39/40/41 + TDS B34/39 + WCDMA B1/2/5/8 + GSM850/900/1800/1900 *歐洲頻段適用 | ||
ML7820+ Ae | FDDB2/3/4/5/7/8/17 + WCDMAB2/4/5/8 + GSM850/900/1800/1900 *美洲頻段適用 | ||
ML7820+ Pe | FDD B1/2/3/5/7/8/28A/28B + TDD B34/B38/39/40/41 + TDS B34/39 + WCDMA B1/2/5/8 + GSM850/900/1800/1900 *亞太頻段適用 | ||
注：Band40頻段范圍：2300~2400MHz Band41頻段范圍：2555~2655MHz 其他頻段可協商定制。 | |||
